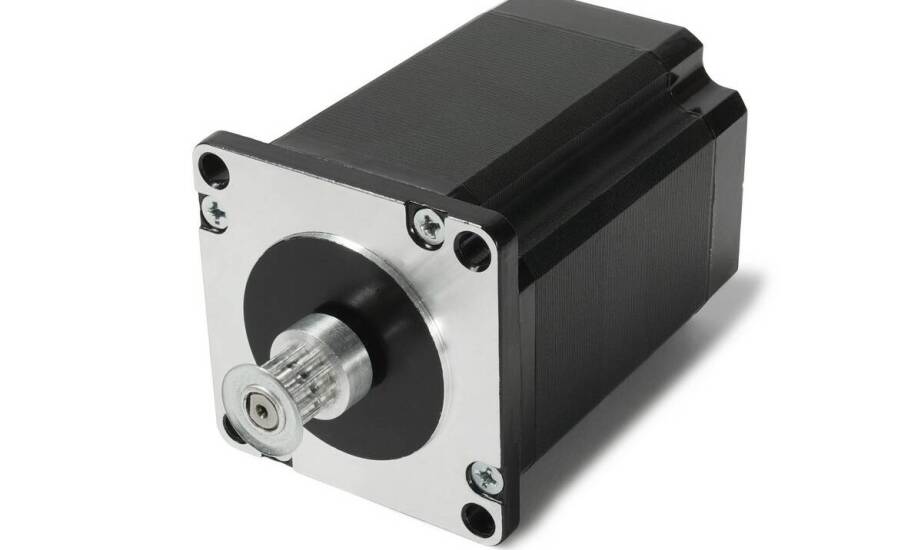

Kiedy napęd 12 V 300 W wystarcza do osi liniowej CNC, a kiedy zabraknie rezerwy momentu

Decyzja o zakupie silnika elektrycznego 12 V 300 W do napędu osi liniowej w maszynie CNC często opiera się na mocy znamionowej. Moc ta, wynosząca 300 W przy napięciu 12 V i prądzie około 32 A, sugeruje wystarczającą wydajność. Jednak po podłączeniu mechanizmu śruby trapezowej lub kulowej obciążenie dynamiczne i tarcie znacznie obniżają dostępny moment obrotowy, co prowadzi do braku rezerwy w rzeczywistych warunkach pracy.

Charakterystyka pracy silnika a realne obciążenie osi

W silnikach DC prądu stałego moment obrotowy maleje liniowo wraz ze wzrostem prędkości obrotowej, co wynika z ich charakterystyki mechanicznej. Na biegu jałowym silnik taki osiąga obroty rzędu 2250–2500 obr./min, ale pod obciążeniem prędkość spada. Po połączeniu ze śrubą trapezową, np. Tr20 o skoku 4 mm, wymagany moment do pokonania siły osiowej oblicza się wzorem M = (F × p) / (2π × η). W tym wzorze F to siła osiowa, p to skok, a η to sprawność mechanizmu, która dla śruby trapezowej wynosi ok. 0,2–0,3. Dla masy ruchomej 10 kg i przyspieszenia 1 m/s² siła osiowa przekracza 100 N, co może pochłonąć całą rezerwę momentu rzędu 1–1,5 Nm dostępnego z silnika.

Podczas rozruchu prąd pobierany przez silnik DC może osiągnąć 5–10-krotność wartości znamionowej (do 160–320 A). Taki impuls powoduje spadki napięcia w źródle zasilania i nagrzewa uzwojenia. W aplikacjach CNC z częstymi zmianami kierunku napęd wymaga stabilnego sterowania PWM, aby uniknąć problemów z pozycjonowaniem. Hamowanie generuje podobny pik prądowy, a bez odpowiedniej rezerwy cieplnej (typ pracy S2 – krótkotrwała) silnik szybko się przegrzewa.

Dlatego taki silnik elektryczny 12v 300w lepiej sprawdza się we współpracy z przekładnią ślimakową lub pasową, która potrafi zwielokrotnić moment obrotowy nawet 5-10 razy kosztem prędkości. W napędzie bezpośrednim nadaje się on jedynie do lekkich osi o masie ruchomej poniżej 5 kg, gdzie tarcie jest niskie, a przyspieszenia niewielkie. Rezerwa momentu rośnie przy zastosowaniu śruby kulowej o wysokiej sprawności (η ≈ 0,9), ale nawet wtedy obliczenia muszą uwzględniać opory, np. z łożysk.

Jak dopasować napęd do aplikacji i rozpoznać przeciążenie?

Przed wyborem napędu należy przeanalizować kluczowe parametry aplikacji. Należą do nich całkowita masa ruchoma, współczynnik tarcia prowadnic, wymagany cykl pracy (czas obciążenia do czasu przerwy) oraz docelowa powtarzalność pozycjonowania. Silnik DC 300 W poradzi sobie z przesuwami do 300 mm przy prędkości 10–20 mm/s, jeśli cykl pracy nie przekracza 30%. Powtarzalność zależy od luzu (tzw. backlashu) w układzie przeniesienia napędu. Precyzyjne komponenty, takie jak nakrętki trapezowe minimalizujące luz, zwiększają opory, co również trzeba uwzględnić w bilansie momentu.

Zbyt małą rezerwę momentu obrotowego można łatwo rozpoznać w praktyce. Główne objawy to wyraźny spadek prędkości osi pod obciążeniem oraz szybkie nagrzewanie się obudowy silnika powyżej 80°C już po kilku minutach pracy. Warto również monitorować prąd pobierany przez napęd – stałe przekraczanie wartości 40 A sygnalizuje przeciążenie. W maszynie CNC takie zjawiska prowadzą do gubienia kroków, wibracji i ostatecznie do błędów w obróbce.

Ocena przydatności napędu 12 V 300 W do osi liniowej CNC wymaga analizy nie tylko mocy znamionowej, ale też krzywej momentu-prędkości, rezerwy cieplnej i profilu obciążenia. Taki silnik wystarczy w lekkich konstrukcjach z niskim cyklem pracy. Jednak przy cięższych aplikacjach lub wyższych wymaganiach dynamicznych konieczne będzie zastosowanie przekładni lub po prostu mocniejszego modelu napędu.
